Hệ thống đường ray dẫn hướng tuyến tính

Hệ thống đường ray dẫn hướng tuyến tính Hualong sử dụng cấu trúc tiếp xúc vòm Gothic 45 độ, được trang bị bốn hàng bi thép, để đạt được thiết kế tải trọng định mức bằng nhau hướng tâm, chống hướng tâm, bên trái và bên phải. Cấu trúc đối xứng và cân bằng, không cần kiểm tra lại các thông số tải do thay đổi tư thế lắp đặt và không lo giảm tuổi thọ. Đường ray dẫn hướng hỗ trợ mọi phương pháp lắp đặt, bao gồm lắp đặt theo chiều ngang, chiều dọc, đảo ngược và thành bên. Để đối phó với hướng trọng lực và lực cắt thay đổi liên tục của thiết bị đa trục, việc dựa vào đặc tính tải bằng nhau đa hướng có thể đơn giản hóa thiết kế bố trí của ray dẫn hướng mà không cần cố tình sử dụng cấu hình ray dẫn hướng ghép nối, tối ưu hóa hiệu quả chi phí và không gian lắp đặt của toàn bộ phụ kiện máy.

Độ lệch bề mặt trong quá trình lắp đặt là một trong những vấn đề lỗi phổ biến và tốn kém nhất trong hệ thống ray dẫn hướng tuyến tính. Ngay cả khi lỗi song song giữa hai rãnh chỉ vài micromet, nó có thể dẫn đến sự phân bố tải trọng bi không đồng đều hoặc mài mòn sớm, thậm chí gây ra độ trễ vận hành và các vấn đề khác.

Hệ thống ray dẫn hướng tuyến tính Hualong áp dụng cơ chế tự căn chỉnh biến dạng đàn hồi, sử dụng cấu trúc linh hoạt của thân ray để hấp thụ các lỗi lắp đặt nhỏ, tránh hiệu quả sự tập trung ứng suất tiếp xúc và các vấn đề tiếp xúc điểm bất thường cục bộ do sai lệch lắp ráp. Bằng cách sử dụng thiết kế này, thời gian lắp đặt có thể giảm đáng kể tới 40%, loại bỏ nhu cầu cạo và mài thủ công có độ chính xác cao khi lắp đặt các bề mặt tham chiếu và tấm đỡ, cũng như mài thủ công đến độ phẳng ở mức micromet.

Khi sửa chữa hoặc thay thế các bộ phận, ray dẫn hướng truyền thống dễ xảy ra hiện tượng bi thép phân tán và rơi ra sau khi thanh trượt tách khỏi thân ray dẫn hướng.

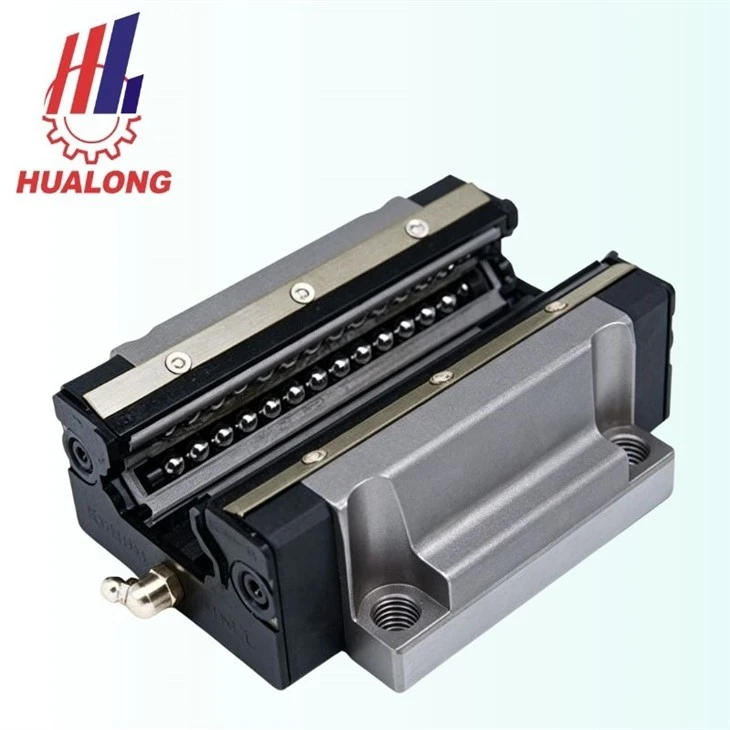

Hualong áp dụng thiết kế cấu trúc bi khóa độc đáo với giá đỡ phụ bằng nhựa tích hợp, có thể khóa chắc chắn tất cả các bi thép trong mạch tuần hoàn ngay cả khi thanh trượt và ray dẫn hướng bị tách rời hoàn toàn.

Chức năng chống rơi này có thể ngăn ngừa hư hỏng do ô nhiễm, tránh sự cố khi tải lại từng quả bóng, tiết kiệm thao tác tẻ nhạt khi lắp lại từng quả bóng thép theo cách thủ công, rút ​​ngắn đáng kể thời gian ngừng bảo trì thiết bị và rút ngắn thời gian bảo trì từ vài giờ xuống còn vài phút. Hệ thống ray dẫn hướng tuyến tính của Hualong, kết hợp với lớp đệm kín hai đầu và cấu trúc loại bỏ bụi tích hợp, có thể duy trì hoạt động đáng tin cậy trong môi trường nhà xưởng bụi bặm, các trung tâm gia công tiếp xúc với chất làm mát và các cơ sở hậu cần ngoài trời trong thời gian dài.
